Antenę Delta Loop zaprojektował i zbadał Harry Habig K8NV. Konstrukcja anteny jest prosta i wytrzymała mechanicznie. Tak jak w przypadku anteny QQ występuje tu wydłużenie. Obwody poszczególnych pętli możemy obliczyć korzystając z poniższych wzorów.

Cd=297/f
Cw=307/f
Cr=314/f

f – częstotliwość pracy w MHz

Cd,Cw,Cr – długości poszczególnych pętli w metrach.

Odległości poszczególnych elementów wynoszą około 0.2 długości fali.

Antenę można zasilać przy pomocy przewodu koncentrycznego. Należy wtedy zastosować dopasowanie Gamma. Kondensator występujący w dopasowaniu możemy wykonać z przewodu koncentrycznego lub rurek aluminiowych przedzielonych izolatorem ewentualnie zastosować kondensator zmienny. Pierwszy sposób jest lepszy. Opis wykonania dopasowania Gamma jest poniżej.

antena-delta-01

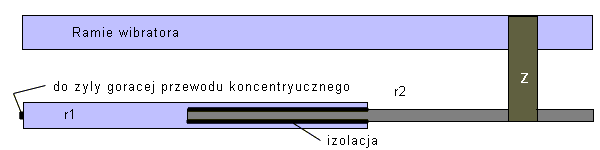

Rurki r1 i r2 należy tak dobrać średnicami aby po nałożeniu warstwy izolacyjnej mogły się wsuwać. W ten sposób powstaje kondensator którego pojemność możemy zmieniać wsuwając lub wysuwając rurki. Zwora z łączy dopasowanie Gamma z elementem czynnym (wibratorem). Stroimy antenę zmieniając pojemność kondensatora i przesuwając zworę.

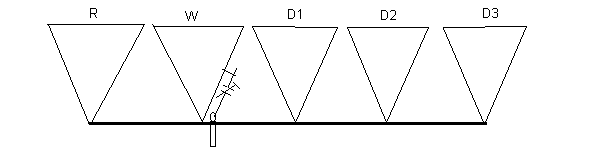

Rysunki poniżej przedstawiają dwie anteny na pasmo 144MHz i 432MHz.

antena-delta-02
Wymiary dla pasma 144MHz

Reflktor – 221cm Wibrator – 210cm Direktory – 200cm Odległości pomiędzy elementami -45.7cm. Długość dopasowania Gamma 140mm. Pojemność kondensatora max 25pF.

Wymiary dla pasma 432MHz

Reflektor – 708mm Wibrator – 702mm D1-697mm D2-691mm D3-684mm D4-646mm D5-D9- 646mm.Odległości pomiędzy elementami 152mm. Długośćdopasowania 51mm. Pojemność kondensatora max10pF.

Elementy obu anten wykonane są z rurki aluminiowej o średnicy 6mm.
